 [TUTO] Lampes de lectures arrière style E500/Limousine. W124

Aller en bas
AuteurMessage
Invité
Invité




[TUTO] Lampes de lectures arrière style E500/Limousine. W124 Empty
MessageSujet: [TUTO] Lampes de lectures arrière style E500/Limousine. W124   [TUTO] Lampes de lectures arrière style E500/Limousine. W124 EmptySam 18 Déc 2010 - 17:32

Voici le début du tuto pour cette installation.

C'est très simple, rapide. Pas trop cher (+- 100€ en tout neuf) et très original car peu courant.

[TUTO] Lampes de lectures arrière style E500/Limousine. W124 Photo10

Tout d'abord, il faut déclipsez le montant latéral.

Pour cela, ôter une partie du joint de porte, et poussez fort ce montant vers l'arrière. Il vient tout seul.

[TUTO] Lampes de lectures arrière style E500/Limousine. W124 P1010036

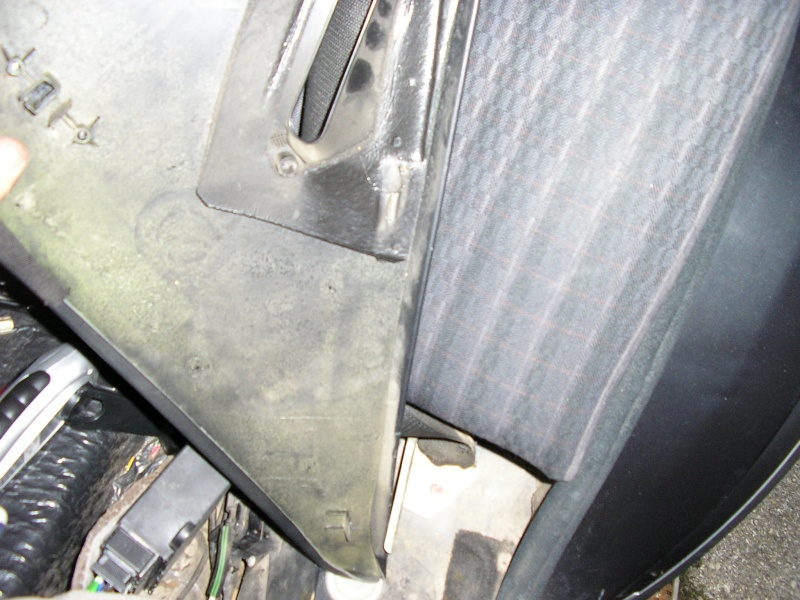

Puis dévissez les attaches de ceinture pour pouvoir enlever ce montant de l'auto:

[TUTO] Lampes de lectures arrière style E500/Limousine. W124 P1010037

Faire idem de l'autre coté.

Il va donc falloir percez ces montants pour mettre en place ces loupiotes. (celle de droite est en fin de stock je crois)

[TUTO] Lampes de lectures arrière style E500/Limousine. W124 P1010038

[TUTO] Lampes de lectures arrière style E500/Limousine. W124 P1010039

Il ne reste plus qu'a clipsez la loupiote:

[TUTO] Lampes de lectures arrière style E500/Limousine. W124 P1010040

Faire idem de l'autre coté:

[TUTO] Lampes de lectures arrière style E500/Limousine. W124 P1010041

La suite demain!

JB
Revenir en haut Aller en bas
Invité
Invité




[TUTO] Lampes de lectures arrière style E500/Limousine. W124 Empty
MessageSujet: Re: [TUTO] Lampes de lectures arrière style E500/Limousine. W124   [TUTO] Lampes de lectures arrière style E500/Limousine. W124 EmptySam 18 Déc 2010 - 17:41

Sympa! Amoureux vivement la suite!
Revenir en haut Aller en bas
Asca





[TUTO] Lampes de lectures arrière style E500/Limousine. W124 Empty
MessageSujet: Re: [TUTO] Lampes de lectures arrière style E500/Limousine. W124   [TUTO] Lampes de lectures arrière style E500/Limousine. W124 EmptySam 18 Déc 2010 - 20:52

Sympa, et puis c'est pratique comme équipement ! clin doeil

Avec les ref ça aide Petit Sourire

Je lis A 124 820 01 01 pour une des lampes de lecture D ou G ?
Et le faisceau cablé en A 124 540 00 09
Et enfin A 124 820 02 01 pour l'autre lampes de lecture D ou G ?

POur l'emplacement, il y a des cotes origines ou t'as fait au "museau" ?


Dernière édition par Asca le Sam 18 Déc 2010 - 20:59, édité 1 fois
Revenir en haut Aller en bas
Invité
Invité




[TUTO] Lampes de lectures arrière style E500/Limousine. W124 Empty
MessageSujet: Re: [TUTO] Lampes de lectures arrière style E500/Limousine. W124   [TUTO] Lampes de lectures arrière style E500/Limousine. W124 EmptySam 18 Déc 2010 - 20:58

Merci!

Oui, c'est vrai que j'ai oublié les références:


Lampe de gauche :1248200101 € 35,77
et de droite: 1248200201 € 35,77 (le boitier, très vieux stock apparemment)

Le faisceau c'est 1245400009 € 24,86

Et le schéma :


[TUTO] Lampes de lectures arrière style E500/Limousine. W124 0165_110

Sinon, pratique... oui, m'enfin rarement en tout cas! Mais c'est vrai que sa évité de gêner le conducteur.. sa va amuser les gamins surtout ^^

JB
Revenir en haut Aller en bas
Invité
Invité




[TUTO] Lampes de lectures arrière style E500/Limousine. W124 Empty
MessageSujet: Re: [TUTO] Lampes de lectures arrière style E500/Limousine. W124   [TUTO] Lampes de lectures arrière style E500/Limousine. W124 EmptySam 18 Déc 2010 - 21:13

Bonne idée, et simple à faire Bravo Il fallait y penser !

Biere
Revenir en haut Aller en bas
Invité
Invité




[TUTO] Lampes de lectures arrière style E500/Limousine. W124 Empty
MessageSujet: Re: [TUTO] Lampes de lectures arrière style E500/Limousine. W124   [TUTO] Lampes de lectures arrière style E500/Limousine. W124 EmptyDim 19 Déc 2010 - 10:42

Petite question, ma W124 est une 250D de 1995, je n'ai pas d'éclairage de seuil de porte. C'est quels modèles qui étaient équipés de cet accessoire ???

Bravo JB pour tes superbes tutos clin doeil

Potes Alcool Blanc
Revenir en haut Aller en bas
Invité
Invité




[TUTO] Lampes de lectures arrière style E500/Limousine. W124 Empty
MessageSujet: Re: [TUTO] Lampes de lectures arrière style E500/Limousine. W124   [TUTO] Lampes de lectures arrière style E500/Limousine. W124 EmptyDim 19 Déc 2010 - 16:13

Merci!

Le naif, je ne sais pas!

Mais c'est post installable assez facilement je pense... mais idem, il faut démonter toute la voiture et les portes....

Voici donc la fin:

Déclipsez la lampe arrière:

[TUTO] Lampes de lectures arrière style E500/Limousine. W124 P1010042

Envoyez les deux cotés du faisceau vers les 2 montant latéraux. C'est excessivement simple, il n'y a qu'a les faire glissez!

[TUTO] Lampes de lectures arrière style E500/Limousine. W124 P1010043

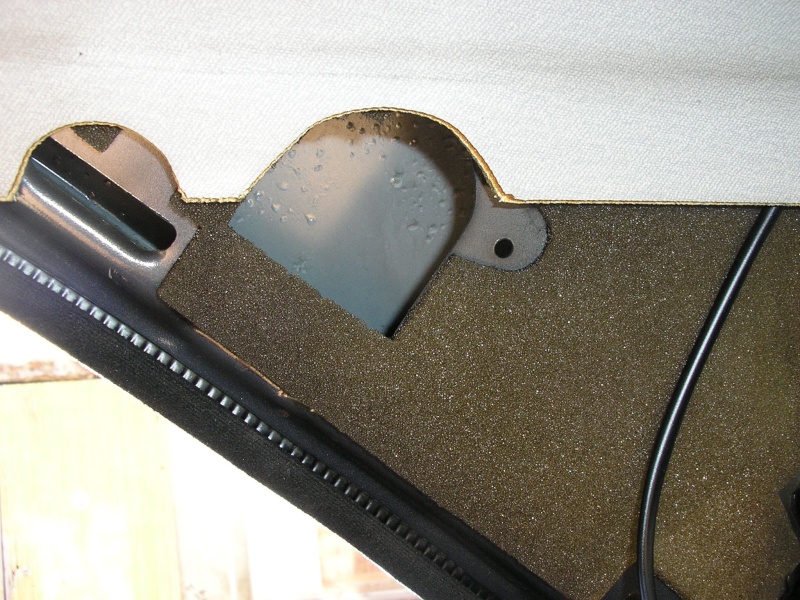

Enlevez la mousse pré-découpé pour recevoir nos loupiotes:

[TUTO] Lampes de lectures arrière style E500/Limousine. W124 P1010044

[TUTO] Lampes de lectures arrière style E500/Limousine. W124 P1010045

Reliez la masse du faisceau à la masse de la lunette arrière:

[TUTO] Lampes de lectures arrière style E500/Limousine. W124 P1010046

Reliez la lampe, après avoir remis la ceinture en place:

[TUTO] Lampes de lectures arrière style E500/Limousine. W124 P1010047

Ensuite, reliez le + de la lampe centrale au + du faisceau qui fera un pont pour réalimenter la lampe centrale:

[TUTO] Lampes de lectures arrière style E500/Limousine. W124 P1010048

Et voila!

[TUTO] Lampes de lectures arrière style E500/Limousine. W124 P1010049

[TUTO] Lampes de lectures arrière style E500/Limousine. W124 P1010050

Les lampes de lectures peuvent fonctionner portes fermés et lampe centrale éteinte.

JB


Revenir en haut Aller en bas
Asca





[TUTO] Lampes de lectures arrière style E500/Limousine. W124 Empty
MessageSujet: Re: [TUTO] Lampes de lectures arrière style E500/Limousine. W124   [TUTO] Lampes de lectures arrière style E500/Limousine. W124 EmptyDim 19 Déc 2010 - 16:43

Beauuu regal Potes Félicitations ! Bravo
Revenir en haut Aller en bas
Invité
Invité




[TUTO] Lampes de lectures arrière style E500/Limousine. W124 Empty
MessageSujet: Re: [TUTO] Lampes de lectures arrière style E500/Limousine. W124   [TUTO] Lampes de lectures arrière style E500/Limousine. W124 EmptyDim 19 Déc 2010 - 18:10

Très jolie, bravo!! Potes
Revenir en haut Aller en bas
Invité
Invité




[TUTO] Lampes de lectures arrière style E500/Limousine. W124 Empty
MessageSujet: Re: [TUTO] Lampes de lectures arrière style E500/Limousine. W124   [TUTO] Lampes de lectures arrière style E500/Limousine. W124 EmptyDim 19 Déc 2010 - 18:25

beau tuto et beau travail


bravo jb Bravo Bravo Bravo Bravo Bravo D accord D accord
Revenir en haut Aller en bas
Invité
Invité




[TUTO] Lampes de lectures arrière style E500/Limousine. W124 Empty
MessageSujet: Re: [TUTO] Lampes de lectures arrière style E500/Limousine. W124   [TUTO] Lampes de lectures arrière style E500/Limousine. W124 EmptyDim 19 Déc 2010 - 18:35

+ 1

C'est beau la jeunesse tout de même.... sur ma première voiture, une Talbot Solara (ne riez pas) j'avais installé une alarme high tech (comme si quelqu'un pouvait piquer une Solara...) avec tenez-vous bien fermeture centralisée des portes, système de condamnation intérieur par bouton (option Bob) les vitres se relevaient automatiquement avec la mise en route de l'alarme , temporisation des plafonniers intérieurs avant et arrière !!! éclairage des tranches de portière en rouge...

Bien sur installation Hifi Haut de gamme....

Aujourd'hui rien que l'idée de changer une ampoules, me fait profondément Toilettes

C'est pas beau de vieillir Rire Rire Rire

Potes Alcool Blanc


Dernière édition par Le naïf le Dim 19 Déc 2010 - 18:48, édité 1 fois
Revenir en haut Aller en bas
Invité
Invité




[TUTO] Lampes de lectures arrière style E500/Limousine. W124 Empty
MessageSujet: Re: [TUTO] Lampes de lectures arrière style E500/Limousine. W124   [TUTO] Lampes de lectures arrière style E500/Limousine. W124 EmptyDim 19 Déc 2010 - 18:42

Merci! Alcool Brun

Après, en une heure chrono c'est fait (15 min si on a du beau matos pour découper les montants.) Moi j'avais que une lame de scie à métaux et une scie sauteuse (si si) pour le gros Mur Cassé

Encore pour l'ampoule tu as une W124, va changer une ampoule sur un phare avant de clio! Rasta

JB
Revenir en haut Aller en bas
Invité
Invité




[TUTO] Lampes de lectures arrière style E500/Limousine. W124 Empty
MessageSujet: Re: [TUTO] Lampes de lectures arrière style E500/Limousine. W124   [TUTO] Lampes de lectures arrière style E500/Limousine. W124 EmptySam 26 Fév 2011 - 17:41

Merci Jean-Baptiste !

Super bien ton tutoriel ...

Potes

steph
Revenir en haut Aller en bas
Invité
Invité




[TUTO] Lampes de lectures arrière style E500/Limousine. W124 Empty
MessageSujet: Re: [TUTO] Lampes de lectures arrière style E500/Limousine. W124   [TUTO] Lampes de lectures arrière style E500/Limousine. W124 EmptyMer 23 Nov 2011 - 19:07

J'y avait penser c'etait presant dans les break
