 [TUTO] Dépose-repose culasse Classe C 220 D W202

Aller en bas
AuteurMessage
Invité
Invité



[TUTO] Dépose-repose culasse Classe C 220 D W202 Empty
MessageSujet: [TUTO] Dépose-repose culasse Classe C 220 D W202   [TUTO] Dépose-repose culasse Classe C 220 D W202 EmptyMar 14 Déc 2010 - 19:01

Outillage :

- Clé de 7 mm ou tournevis plat
- Cliquet + rallonge + douilles
- Clé plate oeil ou douille 12 pans de 9mm
- Clé multipans de 10 ( 12 pans mâle )
- Clé dynamométrique
- Clés Allen de 5 et 6
- Clé Torx mâle de 40
- Pince multiprise
- Compresseur avec soufflette
- Marteau
- Clés plate de 13,14,17,19 et 32 mm
- fil de fer ou fil électrique ( 70 cm )
- taraud M6 et tourne à gauche
- mèche ou cylindre de diamètre 6 mm
- bassine de 10 litres

Commencer par débrancher la batterie avec la clé plate de 13 mm.
Sous la voiture, déposer le cache moteur ( clé de 8 mm ).
Vidanger le liquide le liquide refroidissement par le radiateur, en ouvrant la vis rouge côté gauche :

[TUTO] Dépose-repose culasse Classe C 220 D W202 Img_4238

Pour facilité l'écoulement, ouvrir le vase d'expension.
Vue de dessus :

[TUTO] Dépose-repose culasse Classe C 220 D W202 Img_4239

Pendant que ça se vide, on travaille au dessus.
Sortir la sonde sur le conduit d'admission :

[TUTO] Dépose-repose culasse Classe C 220 D W202 Img_4110

Dévisser le collier sur le couvercle du filtre à air ( clé de 7 mm ) :

[TUTO] Dépose-repose culasse Classe C 220 D W202 Img_4111

Défaire les clips et sortir le couvercle du filtre à air, ainsi que le filtre :

[TUTO] Dépose-repose culasse Classe C 220 D W202 Img_4112

Dévisser le collier inférieur du tube de la vanne EGR ( Clé de 10 mm ) :

[TUTO] Dépose-repose culasse Classe C 220 D W202 Img_4113

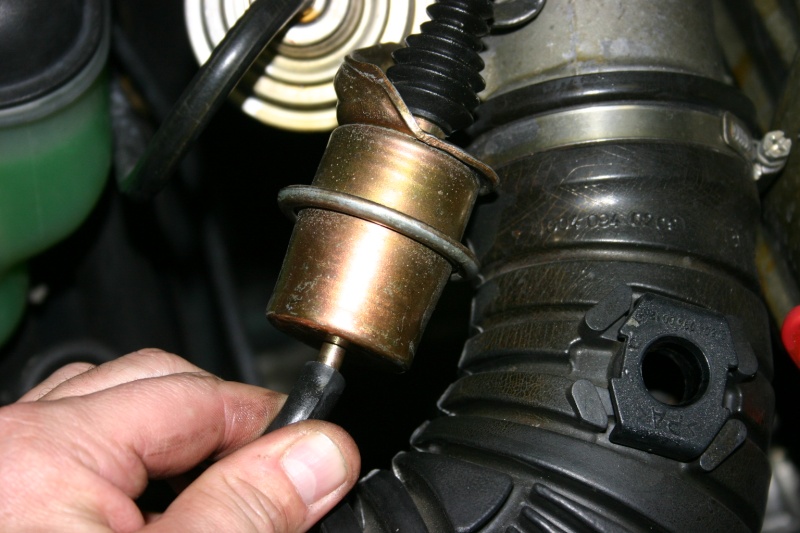

Débrancher le tuyau de commande du papillon :

[TUTO] Dépose-repose culasse Classe C 220 D W202 Img_4114

Débrancher le tuyau de commande de la vanne EGR :

[TUTO] Dépose-repose culasse Classe C 220 D W202 Img_4210

Dévisser le collier du conduit d'admission sur le collecteur ( clé de 7 mm ) :

[TUTO] Dépose-repose culasse Classe C 220 D W202 Img_4115

Dévisser les 4 vis du support de vanne EGR ( clé de 10 mm ) :

[TUTO] Dépose-repose culasse Classe C 220 D W202 Img_4116

Sortir tout le conduit d'admission :

[TUTO] Dépose-repose culasse Classe C 220 D W202 Img_4211

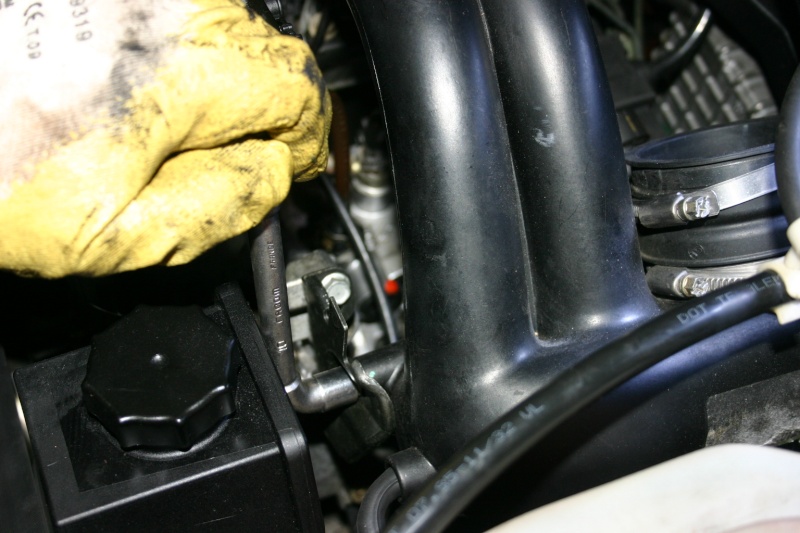

Déposer le collecteur d'admission :
Pour ce faire, dévisser les 2 vis de chaque côté du collecteur ( clé de 10 mm ) :

[TUTO] Dépose-repose culasse Classe C 220 D W202 Img_4212

Débrancher le tuyau d'air sur le collecteur, à côté du réservoir d'huile de D.A. :

[TUTO] Dépose-repose culasse Classe C 220 D W202 Img_4213

Dévisser les 12 vis de fixation sur la culasse ( Torx mâle de 40 ):

[TUTO] Dépose-repose culasse Classe C 220 D W202 Img_4214

Sortir le collecteur.
Dévisser les 5 vis du cache du couvre culasse ( clé Allen de 5 mm ) :

[TUTO] Dépose-repose culasse Classe C 220 D W202 Img_4215

Sortir le cache du couvre culasse :

[TUTO] Dépose-repose culasse Classe C 220 D W202 Img_4216

Déviser les 2 vis du reniflard d'huile ( clé de 10 mm ) :

[TUTO] Dépose-repose culasse Classe C 220 D W202 Img_4217

Sortir le reniflard d'huile :

[TUTO] Dépose-repose culasse Classe C 220 D W202 Img_4218

Débrancher la cosse de la sonde de température :

[TUTO] Dépose-repose culasse Classe C 220 D W202 Img_4219

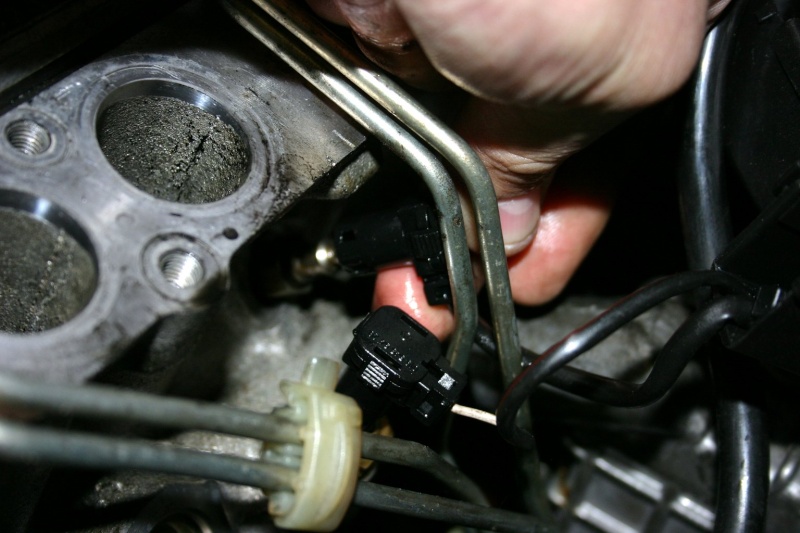

Débrancher les bougies de chauffe, ainsi que la sonde avec le fil blanc : :

[TUTO] Dépose-repose culasse Classe C 220 D W202 Img_4220

Pour mettre le faisceau de côté, dévisser les 4 vis de fixation ( clé de 10 mm ) :
Une vers le filtre à huile :

[TUTO] Dépose-repose culasse Classe C 220 D W202 Img_4221

Une vers le réchauffeur de gazole :

[TUTO] Dépose-repose culasse Classe C 220 D W202 Img_4222

Deux sur le support côté pare-brise, sous le filtre à huile. Enlever la vis supérieure, et juste dévisser la vis inférieure :

[TUTO] Dépose-repose culasse Classe C 220 D W202 Img_4223

Pousser le support pour dégager l'ensemble du faisceau :

[TUTO] Dépose-repose culasse Classe C 220 D W202 Img_4224

Reculer le faisceau pour le sortir du support avant, et le dégager sur le côté :

[TUTO] Dépose-repose culasse Classe C 220 D W202 Img_4225

Déviser les 4 tuyaux sur les injecteurs ( clé plate de 14 mm ) :

[TUTO] Dépose-repose culasse Classe C 220 D W202 Img_4226

[TUTO] Dépose-repose culasse Classe C 220 D W202 Img_4227

Dévisser les 2 tuyaux côté gauche de la pompe à injection, toujours avec la même clé :

[TUTO] Dépose-repose culasse Classe C 220 D W202 Img_4228

Attention que le gazole ne coule pas dans la bassine de liquide de refroidissement.
Avec un tournevis plat, défaire l'agrafe plastique qui tient les tuyaux entre eux :

[TUTO] Dépose-repose culasse Classe C 220 D W202 Img_4229

Sortir les 4 clips plastique qui maintiennent les tuyaux sur le couvre culasse, en pressant avec le pouce ;

[TUTO] Dépose-repose culasse Classe C 220 D W202 Img_4230

Sortir ces 2 tuyaux, en les laissant attaché ensemble ( plus facile de les repérer au remontage ) :

[TUTO] Dépose-repose culasse Classe C 220 D W202 Img_4231

Dévisser les 2 tuyaux côté droit sur la pompe à injection :

[TUTO] Dépose-repose culasse Classe C 220 D W202 Img_4232

Sortir ces 2 tuyaux :

[TUTO] Dépose-repose culasse Classe C 220 D W202 Img_4233

Déposer la vis de fixation de la jauge d'huile de BVA, avec la clé de 10 mm ( en boîte méca, pas de jauge ) :

[TUTO] Dépose-repose culasse Classe C 220 D W202 Img_4234

Enlever tous les tuyaux de retour de gazole :

[TUTO] Dépose-repose culasse Classe C 220 D W202 Img_4235

Enlever les 8 vis de fixation du couvre culasse ( clé de 10 mm ) :

[TUTO] Dépose-repose culasse Classe C 220 D W202 Img_4236

Sortir le couvre culasse :

[TUTO] Dépose-repose culasse Classe C 220 D W202 Img_4237

Sortir le clips du tuyau de gazole sur le réchauffeur, et déboiter le tuyau :

[TUTO] Dépose-repose culasse Classe C 220 D W202 Img_4240

De,même avec le clips et le tuyau sur la pompe à gazole :

[TUTO] Dépose-repose culasse Classe C 220 D W202 Img_4241

Dévisser les 2 vis du support de filtre à gazole ( Clé cliquet de 13 mm ) :

[TUTO] Dépose-repose culasse Classe C 220 D W202 Img_4242

Sortir le support avec le filtre :

[TUTO] Dépose-repose culasse Classe C 220 D W202 Img_4243

Déposer les 2 agrafes qui maintiennent la buse de ventilateur :

[TUTO] Dépose-repose culasse Classe C 220 D W202 Img_4244

Déposer les 2 agrafes qui maintiennent les radiateurs sur la traverse :

[TUTO] Dépose-repose culasse Classe C 220 D W202 Img_4245

Retirer le cache ventilateur.
Dévisser la vis inférieure de la traverse :

[TUTO] Dépose-repose culasse Classe C 220 D W202 Img_4247
Dévisser les 4 vis supérieures de la traverse ( clé de 10 mm ):

[TUTO] Dépose-repose culasse Classe C 220 D W202 Img_4246

Retirer la traverse.
Les radiateurs étant libre, passer la main entre la buse de ventilateur et les radiateurs, pour démonter les 4 vis du ventilateur ( clé Allen de 5 mm ) :

[TUTO] Dépose-repose culasse Classe C 220 D W202 Img_4248

Sortir la buse de ventilateur et le ventilateur.
Repérer le circuit de la courroie d'accessoires :

[TUTO] Dépose-repose culasse Classe C 220 D W202 Img_4512

Dévisser la vis de l'amortisseur de tension de courroie d'accessoires ( clé plate de 13 mm ) :

[TUTO] Dépose-repose culasse Classe C 220 D W202 Img_4249

Débloquer le tendeur de courroie d'accessoires ( clé plate de 13 mm ) :

[TUTO] Dépose-repose culasse Classe C 220 D W202 Img_4250

Mettre une tige ( diamètre 12 à 13 mm ) dans le tendeur de courroie, et pousser côté droit, pour pouvoir retirer la vis :

[TUTO] Dépose-repose culasse Classe C 220 D W202 Img_4510

[TUTO] Dépose-repose culasse Classe C 220 D W202 Img_4511

Retirer le ressort tendeur de la courroie :

[TUTO] Dépose-repose culasse Classe C 220 D W202 Img_4251

Dévisser les 10 écrous du collecteur d'échappement ( clé à cliquet de 12 mm ) :

[TUTO] Dépose-repose culasse Classe C 220 D W202 Img_4252

Le tirer un peu en arrière :

[TUTO] Dépose-repose culasse Classe C 220 D W202 Img_4253

Dévisser la vis de la jauge à huile moteur ( clé à cliquet de 10 mm ) :

[TUTO] Dépose-repose culasse Classe C 220 D W202 Img_4254

Dévisser le collier de la durite du vase d'expension ( clé de 7 mm ) :

[TUTO] Dépose-repose culasse Classe C 220 D W202 Img_4255

Déposer les 2 colliers de la durite supérieure de radiateur ( clé de 7 mm ) :

[TUTO] Dépose-repose culasse Classe C 220 D W202 Img_4256

Dévisser le tuyau sur la pompe à vide ( clé plate de 19 mm ) :

[TUTO] Dépose-repose culasse Classe C 220 D W202 Img_4257

Faire tourner le moteur avec la clé à cliquet de 27 mm, jusqu'a ce que le repère de 15° après point mort de la poulie arrive en face du repère fixe du moteur ( pas de repère sur ma voiture, donc pas de photo ) :

[TUTO] Dépose-repose culasse Classe C 220 D W202 Img_4258

Le trou de calage sur l'arbre à came de gauche ( à droite sur la photo ) doit se trouver en face du trou dans le palier. Si l'arbre à came est décalé d'un demi tour, il faut faire un tour complet au moteur pour le mettre en face . Mettre la mèche de 6 mm :

[TUTO] Dépose-repose culasse Classe C 220 D W202 Img_4259

Déposer les 6 vis de la pompe à vide ( clé Allen de 5 mm ) :

[TUTO] Dépose-repose culasse Classe C 220 D W202 Img_4260

Sortir la pompe à vide, débrancher le tuyau ;

[TUTO] Dépose-repose culasse Classe C 220 D W202 Img_4262

Repérer la position du pignon de pompe à injection par rapport au carter, au cas ou ça bougerait.
Dévisser le tendeur de chaine de distribution ( clé plate de 32 mm ):

[TUTO] Dépose-repose culasse Classe C 220 D W202 Img_4513

Le retirer, en récupérant le joint qui reste souvent collé sur le bloc :

[TUTO] Dépose-repose culasse Classe C 220 D W202 Img_4263

Attacher le fil électrique à la chaine de distribution :

[TUTO] Dépose-repose culasse Classe C 220 D W202 Img_4264

Dévisser les 3 vis du pignon d'arbre à came ( Clé Torx de 40 ) :

[TUTO] Dépose-repose culasse Classe C 220 D W202 Img_4265

Retirer le pignon, en tenant toujours la chaine bien tendue :

[TUTO] Dépose-repose culasse Classe C 220 D W202 Img_4266

Nettoyer les taraudages des 2 axes de maintien du guide chaine, à l'aide d'un taraud M6 :

[TUTO] Dépose-repose culasse Classe C 220 D W202 Img_4267

Pour extraire ces axes, l'idéal est un petit extracteur à inertie. N'en ayant pas, j'utilise une vis M6 ( clé de 10 )et une douille me servant de tube, de manière qu'en serrant la vis, l'axe va sortir en traversant la douille ( principe d'un extracteur ) :

[TUTO] Dépose-repose culasse Classe C 220 D W202 Img_4268

[TUTO] Dépose-repose culasse Classe C 220 D W202 Img_4269

Procéder de la même manière pour les deux axes.
Sortir le guide chaine :

[TUTO] Dépose-repose culasse Classe C 220 D W202 Img_4270

Déposer les puits de protection des injecteurs, à l'aide d'un gros tournevis, en faisant levier :

[TUTO] Dépose-repose culasse Classe C 220 D W202 Img_4272

Déviser les paliers d'arbre à came 5, 3 et 1, puis 2 et 4 ( Clé 12 pans de 9 mm ) :

[TUTO] Dépose-repose culasse Classe C 220 D W202 Img_4273

Faire doucement levier avec un tournevis, pour ne pas marquer les prièces :

[TUTO] Dépose-repose culasse Classe C 220 D W202 Img_4310

Sortir le bloc complet, les deux arbres à cames avec les paliers inférieurs et supérieurs.

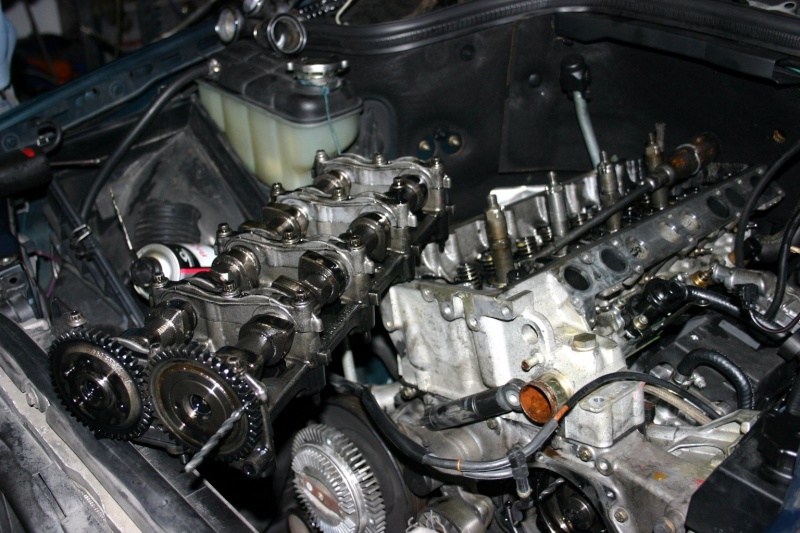

On peut voir les repères sur les deux pignons d'arbres à cames :

[TUTO] Dépose-repose culasse Classe C 220 D W202 Img_4311

[TUTO] Dépose-repose culasse Classe C 220 D W202 Img_4312

Démonter les 4 injecteurs ( clé plate de 22 mm ) :

[TUTO] Dépose-repose culasse Classe C 220 D W202 Img_4313

Dévisser le collier de la durite d'alimentation en gazole ( clé de 7 mm ) :

[TUTO] Dépose-repose culasse Classe C 220 D W202 Img_4314

Déviser les 2 colliers de la durite de chauffage sur l'arrière de la culasse ( clé de 7 mm ), et la déposer :

[TUTO] Dépose-repose culasse Classe C 220 D W202 Img_4315

Dévisser les 2 vis à l'avant de la culasse ( clé Allen de 6 mm ) :

[TUTO] Dépose-repose culasse Classe C 220 D W202 Img_4316

Dévisser les 18 vis de la culasse en escargot, en partant de l'extérieur vers l'intérieur, ou en sens inverse de l'ordre de serrage ( clé 12 pans mâle de 10 ) :

[TUTO] Dépose-repose culasse Classe C 220 D W202 Img_4317

Faire levier avec un tournevis pour décoller la culasse :

[TUTO] Dépose-repose culasse Classe C 220 D W202 Img_4319

Le bloc cylindres :

[TUTO] Dépose-repose culasse Classe C 220 D W202 Img_4320

La culasse :

[TUTO] Dépose-repose culasse Classe C 220 D W202 Img_4321




Pour la repose, il est impératif de tout néttoyer.
Retirer les 2 centreurs de culasse avec une pince. Ne pas serrer trop fort, tourner en même temps que l'on tire dessus:

[TUTO] Dépose-repose culasse Classe C 220 D W202 Img_4514

Le bloc néttoyé à la toile émeri de 220 :

[TUTO] Dépose-repose culasse Classe C 220 D W202 Img_4515

Surtout bien souffler les puits des vis ( attention les yeux ):

[TUTO] Dépose-repose culasse Classe C 220 D W202 Img_4516

Reposer les centreurs de culasse :

[TUTO] Dépose-repose culasse Classe C 220 D W202 Img_4517

Mettre le joint de culasse en place :

[TUTO] Dépose-repose culasse Classe C 220 D W202 Img_4518

Reposer la culasse, avec ses vis ( neuves ), les 4 plus grandes allant sur le côté gauche ( à droite sur la photo )
Bien lubrifier les vis et sous la tête des vis :

[TUTO] Dépose-repose culasse Classe C 220 D W202 Img_4519

Serrer les vis dans l'ordre indiqué ci-après.
Un premier serrage à 1,5 kg
Un deuxième serrage à 3,5 kg
un troisième serrage angulaire de 90° ( serrer les vis d'un quart de tour )
Attendre 10 minutes
Puis resserer les vis de 90°
Les vis repérées "A", sont les 4 grandes :

[TUTO] Dépose-repose culasse Classe C 220 D W202 Img_4520

[TUTO] Dépose-repose culasse Classe C 220 D W202 Img_4521

Pour le remontage procéder en sens inverse du démontage, et tout ira bien.
A la pose des injecteurs, monter la rondelle pare-flamme comme sur la photo, face visible vers le haut :

[TUTO] Dépose-repose culasse Classe C 220 D W202 Img_4524

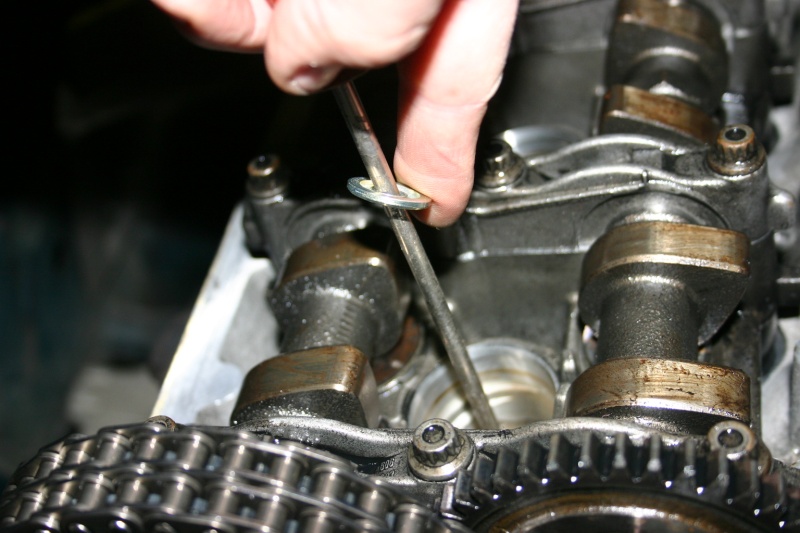

Utiliser un tournevis pour les mettre en place et être sûr qu'elles seront dans le bon sens :

[TUTO] Dépose-repose culasse Classe C 220 D W202 Img_4525

[TUTO] Dépose-repose culasse Classe C 220 D W202 Img_4526
Bien remettre des joints neufs sous les paliers d'arbres à cames :

[TUTO] Dépose-repose culasse Classe C 220 D W202 Img_4522

Commencer le serrage des paliers 2 et 4, puis 1,3 et 5.
Pour la repose des axes de guide chaine, mettre une vis M6 dedans, et taper sur celle-ci pour les rentrer :

A la pose de la pompe à vide, mettre le joint sur la pompe, et le tenir centré avec 2 vis :

[TUTO] Dépose-repose culasse Classe C 220 D W202 Img_4527

Attention au rebranchement des bougies de chauffe, le fil de la sonde juste à côté à la même fiche, donc le petit fil blanc est pour la sonde :

[TUTO] Dépose-repose culasse Classe C 220 D W202 Img_4274

Pour la purge du circuit de refroidissement, au remplissage oter la vis de purge au pied du filtre à gazole ( clé plate de 19 mm ) :

[TUTO] Dépose-repose culasse Classe C 220 D W202 Img_4528






Biere
Revenir en haut Aller en bas
Invité
Invité



[TUTO] Dépose-repose culasse Classe C 220 D W202 Empty
MessageSujet: Re: [TUTO] Dépose-repose culasse Classe C 220 D W202   [TUTO] Dépose-repose culasse Classe C 220 D W202 EmptyMar 14 Déc 2010 - 19:12

Rire Rire Rire A peine arrivé et déjà le mains dans le cambouis clin doeil

Merci pour ce super Tuto Dominique 🆒

On va pouvoir se faire des concours de postage de photos Rire Rire Rire

Potes Alcool Blanc

Bob

PS : Je suis vraiment admiratif, je ne suis pas malhabile de mes mains, mais la mécanique...... j'y arrive pas triste triste triste Déjà ton Tuto sur la dépose/repose de la boite de ton SL m'avait laissé sur le cul Bravo Bravo Bravo Chapeau 🆒 vraiment content de te voir ici clin doeil
Revenir en haut Aller en bas
Invité
Invité



[TUTO] Dépose-repose culasse Classe C 220 D W202 Empty
MessageSujet: Re: [TUTO] Dépose-repose culasse Classe C 220 D W202   [TUTO] Dépose-repose culasse Classe C 220 D W202 EmptyMar 14 Déc 2010 - 22:35

Merci pour tes compliments, mais pour moi c'est assez simple, mais pour tout le reste je suis nul ( informatique, cuisine, etc..)
Chacun son truc.

Désolé
Revenir en haut Aller en bas
Asca




[TUTO] Dépose-repose culasse Classe C 220 D W202 Empty
MessageSujet: Re: [TUTO] Dépose-repose culasse Classe C 220 D W202   [TUTO] Dépose-repose culasse Classe C 220 D W202 EmptyMar 12 Avr 2016 - 22:17

eric.dupic

Bonjour, je tiens à remercier l’excellent tuto sur la dépose et repose culasse pour W202 2.2D. Mais il faut ajouter une explication pour le retrait de l'ensemble arbre à cames. Il y a deux vis sous les chapeaux. Je peux vous joindre un scanne de la RTA. Encore merci.

[TUTO] Dépose-repose culasse Classe C 220 D W202 Culasse-w202
Revenir en haut Aller en bas
Contenu sponsorisé




[TUTO] Dépose-repose culasse Classe C 220 D W202 Empty
MessageSujet: Re: [TUTO] Dépose-repose culasse Classe C 220 D W202   [TUTO] Dépose-repose culasse Classe C 220 D W202 Empty

Revenir en haut Aller en bas

[TUTO] Dépose-repose culasse Classe C 220 D W202
Revenir en haut
Page 1 sur 1
 Sujets similaires
-
» [Tuto] Renforcement d une culasse (Ici un Kac PDW)
» [CHERCHE] Repose pieds passager Xmax Ph3
» Tuto Dépose d'un anémomètre girouette B&G 508 Wind sensor
» pique pour repose canne ...
» [CO] Quel repose-flèche

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
Univers Mercedes :: Classe C CLC :: W202 S202 :: Tutos-
Sauter vers:
