 [TUTO] Rodage soupapes + échange joints queues de soupapes Classe C 220 D W202

Aller en bas
AuteurMessage
Invité
Invité



[TUTO] Rodage soupapes + échange joints queues de soupapes Classe C 220 D W202 Empty
MessageSujet: [TUTO] Rodage soupapes + échange joints queues de soupapes Classe C 220 D W202   [TUTO] Rodage soupapes + échange joints queues de soupapes Classe C 220 D W202 EmptyMar 14 Déc 2010 - 19:07

Outillage :

- 1 tube du diamètre des ressorts
- 1 marteau assez lourd ( massette )
- 1 maillet
- 1 rodoir à soupapes, ou une visseuse
- 1 brosse métallique, ou un touret muni d'une brosse
- 1 boîte de pâte à roder ( grain fin et gros grain ):

[TUTO] Rodage soupapes + échange joints queues de soupapes Classe C 220 D W202 Img_4342


- Des chiffons
- lubrifiant
- 1 pince spéciale ( Facom DM.10A ) :

[TUTO] Rodage soupapes + échange joints queues de soupapes Classe C 220 D W202 Img_4341

- 1 Clé spéciale ( Facom U13 ) :

[TUTO] Rodage soupapes + échange joints queues de soupapes Classe C 220 D W202 Img_4512

Pour roder les soupapes et changer les joints de queues de soupapes, il faut commencer par sortir toutes les soupapes.
Pour un moteur diesel, poser la culasse bien à plat, prendre le tubes ( boucher l'extrémité ou l'on tape avec un chiffon )et le marteau, taper sur le ressort d'un coup sec, et les demi-lunes sautent toutes seules, libérant la rondelle et le ressort :

[TUTO] Rodage soupapes + échange joints queues de soupapes Classe C 220 D W202 Img_4343

Sur un moteur essence, la chambre de combustion étant plus profonde, il faut mettre une cale sous la soupape pour pas qu'elle ne descende.
Pour cette opération, il est important d'avoir un marteau lourd, bien plus efficace. Avec un petit marteau, il faut souvent s'y reprendre à plusieurs fois.
A chaque soupape, bien récupérer les deux demi-lunes, car quelques fois une peut sauter un peu plus loin. Voilà ce qu'on doit récupérer à chaque soupape :

[TUTO] Rodage soupapes + échange joints queues de soupapes Classe C 220 D W202 Img_4344

Les soupapes doivent être rangées dans l'ordre, afin de les remettre à la même place. Le plus simple est de préparer un bout de carton percé pour les recevoir :

[TUTO] Rodage soupapes + échange joints queues de soupapes Classe C 220 D W202 Img_4345

En cours de démontage :

[TUTO] Rodage soupapes + échange joints queues de soupapes Classe C 220 D W202 Img_4346

Toutes les soupapes démontées :

[TUTO] Rodage soupapes + échange joints queues de soupapes Classe C 220 D W202 Img_4347

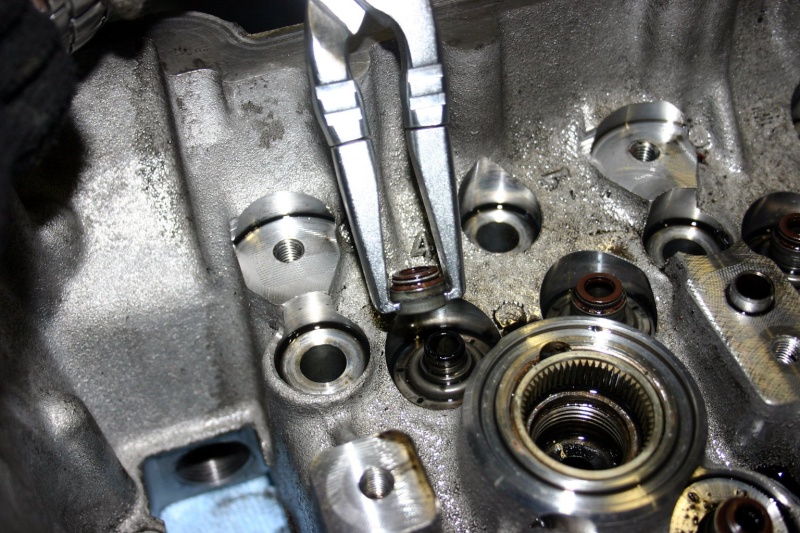

Avec la pince spéciale retirer les joints de queue de soupape. C'est assez difficile avec cette pince, mais encore plus dur avec une pince ordinaire :

[TUTO] Rodage soupapes + échange joints queues de soupapes Classe C 220 D W202 Img_4348

[TUTO] Rodage soupapes + échange joints queues de soupapes Classe C 220 D W202 Img_4349

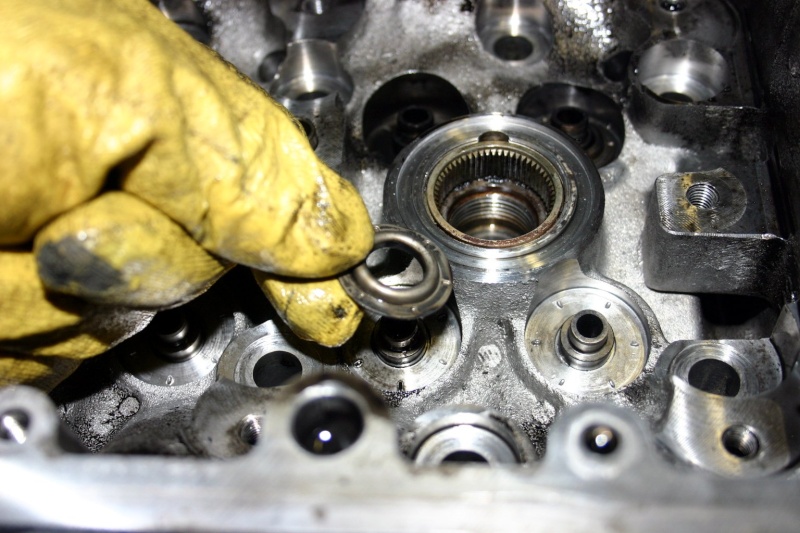

Retirer les rondelles situées sous les ressorts :

[TUTO] Rodage soupapes + échange joints queues de soupapes Classe C 220 D W202 Img_4350

La culasse complètement nue Embarassé :

[TUTO] Rodage soupapes + échange joints queues de soupapes Classe C 220 D W202 Img_4351

Nettoyer les soupapes à l'aide d'une brosse métallique, ou mieux encore avec un touret électrique muni d'une brosse.
Différence entre une soupape néttoyée et une sale :

[TUTO] Rodage soupapes + échange joints queues de soupapes Classe C 220 D W202 Img_4360

Pour commencer le rodage des soupapes, il faut d'abord lubrifier les guides soupape, sans lubrifier les sièges :

[TUTO] Rodage soupapes + échange joints queues de soupapes Classe C 220 D W202 Img_4352

Ensuite, enduire la soupape de pâte gros grain ( juste la partie en contact avec le siège, ça ne sert à rien de trop en mettre ):

[TUTO] Rodage soupapes + échange joints queues de soupapes Classe C 220 D W202 Img_4353

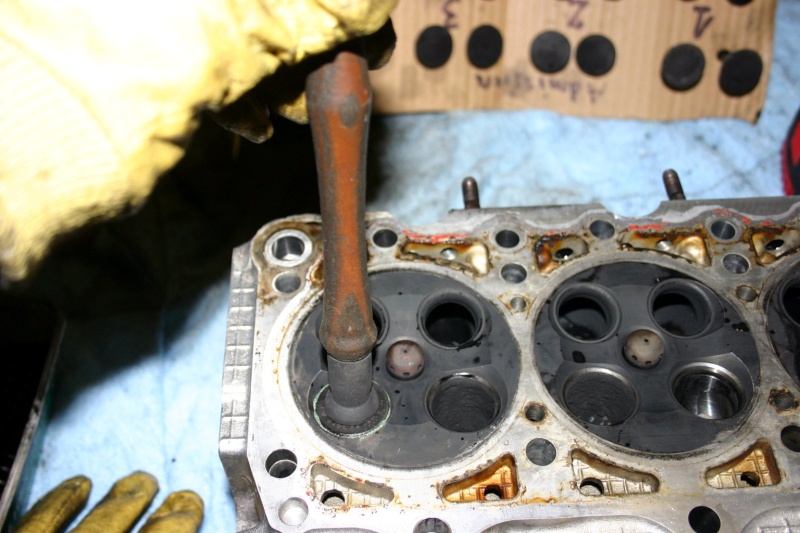

On peut utiliser un rodoir à soupapes, mais quand il y a 16 soupapes, c'est assez long et fastidieux. Il faut mouiller légèrement la soupape, poser la ventouse dessus, et faire tourner entre ses deux mains de façon alternative le manche, en maintenant une pression sur la soupape :

[TUTO] Rodage soupapes + échange joints queues de soupapes Classe C 220 D W202 Img_4354

Je préfère utiliser une visseuse, en tenant la soupape par la queue ( non ce n'est pas sale :DD ), en tirant légèrement et relachant régulièrement la pression, à vitesse lente et en alternant le sens de rotation. 30 secondes à 1 minute suffisent :

[TUTO] Rodage soupapes + échange joints queues de soupapes Classe C 220 D W202 Img_4355

Voilà ce qu'on obtient quand on retire la soupape :

[TUTO] Rodage soupapes + échange joints queues de soupapes Classe C 220 D W202 Img_4356

Une fois la soupape essuyée :

[TUTO] Rodage soupapes + échange joints queues de soupapes Classe C 220 D W202 Img_4357

Et sur le siège ;

[TUTO] Rodage soupapes + échange joints queues de soupapes Classe C 220 D W202 Img_4358

Attention de ne pas mettre de la pâte à roder de partout, surtout dans les guides soupapes, car comme son nom l'indique, c'est abrasif, et pas bon pour les pièces en frottement.
Dans mon cas, un morceau de chambre de précombustion à cassé, ainsi que la bougie de chauffe, et son ressortis par une soupape d'échappement.
Celle-ci à été marquée et doit être un peu plus rodée que les autres. Avant rodage :

[TUTO] Rodage soupapes + échange joints queues de soupapes Classe C 220 D W202 Img_4359

Après un passage au gros grain :

[TUTO] Rodage soupapes + échange joints queues de soupapes Classe C 220 D W202 Img_4361

Après 3 passages au gros grain :

[TUTO] Rodage soupapes + échange joints queues de soupapes Classe C 220 D W202 Img_4362

Quand on a passé toutes les soupapes au gros grain, on recommence au grain fin.
Différence entre gros grain et grin fin :

[TUTO] Rodage soupapes + échange joints queues de soupapes Classe C 220 D W202 Img_4363

[TUTO] Rodage soupapes + échange joints queues de soupapes Classe C 220 D W202 Img_4364

Voilà la culasse néttoyée et prête au remontage :

[TUTO] Rodage soupapes + échange joints queues de soupapes Classe C 220 D W202 Img_4372

Le nettoyage du plan de joint doit se faire avec du décape joint, mais j'utilise de la toile émeri de 220 au minimum, afin d'enlever le vieux joint, mais le moins possible de matière.
L'ensemble des pièces par soupape, à remonter sur la culasse :

[TUTO] Rodage soupapes + échange joints queues de soupapes Classe C 220 D W202 Img_4366

L'ensemble des joints de queue de soupape. Vous remarquerez qu'il y a 2 tailles de joints. Les plus gros vont sur les soupapes d'échappement :

[TUTO] Rodage soupapes + échange joints queues de soupapes Classe C 220 D W202 Img_4367

Poser d'abord les rondelles qui vont sous les ressorts. Sur les soupapes d'admission, les rondelles peuvent être posées après les joints, car ils passent à travers :

[TUTO] Rodage soupapes + échange joints queues de soupapes Classe C 220 D W202 Img_4368

Introduire les tubes fournis dans les joints, comme sur la photo ( les rouges pour l'admission et les jaunes pour l'échappement ):

[TUTO] Rodage soupapes + échange joints queues de soupapes Classe C 220 D W202 Img_4513

Ces tubes servent à rentrer les soupapes sans endomager les joints.

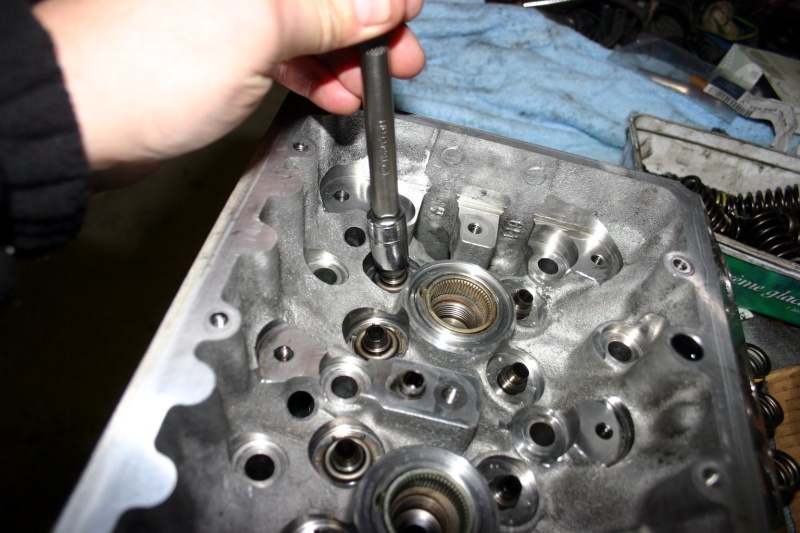

Trouver une douille qui corresponde parfaitement avec le diamètre de la partie métallique du joint, afin de le rentrer en tapant dessus avec un maillet :

[TUTO] Rodage soupapes + échange joints queues de soupapes Classe C 220 D W202 Img_4369

[TUTO] Rodage soupapes + échange joints queues de soupapes Classe C 220 D W202 Img_4370

Une fois les joints posés, mettre les soupapes en place :

[TUTO] Rodage soupapes + échange joints queues de soupapes Classe C 220 D W202 Img_4371

Utiliser la clé spéciale ( U13 ) pour le remontage des ressorts, la partie avec la vis poussant sur la soupape, et l'autre côté poussant le ressort.
Dans notre cas où la soupape est assez enfoncée dans la culasse, utiliser un tube du diamètre du ressort, avec une découpe à la disqueuse pour pouvoir passer les doigts dedans . Compression du ressort :

[TUTO] Rodage soupapes + échange joints queues de soupapes Classe C 220 D W202 Img_4514

Les demi-lunes posées ;

[TUTO] Rodage soupapes + échange joints queues de soupapes Classe C 220 D W202 Img_4515

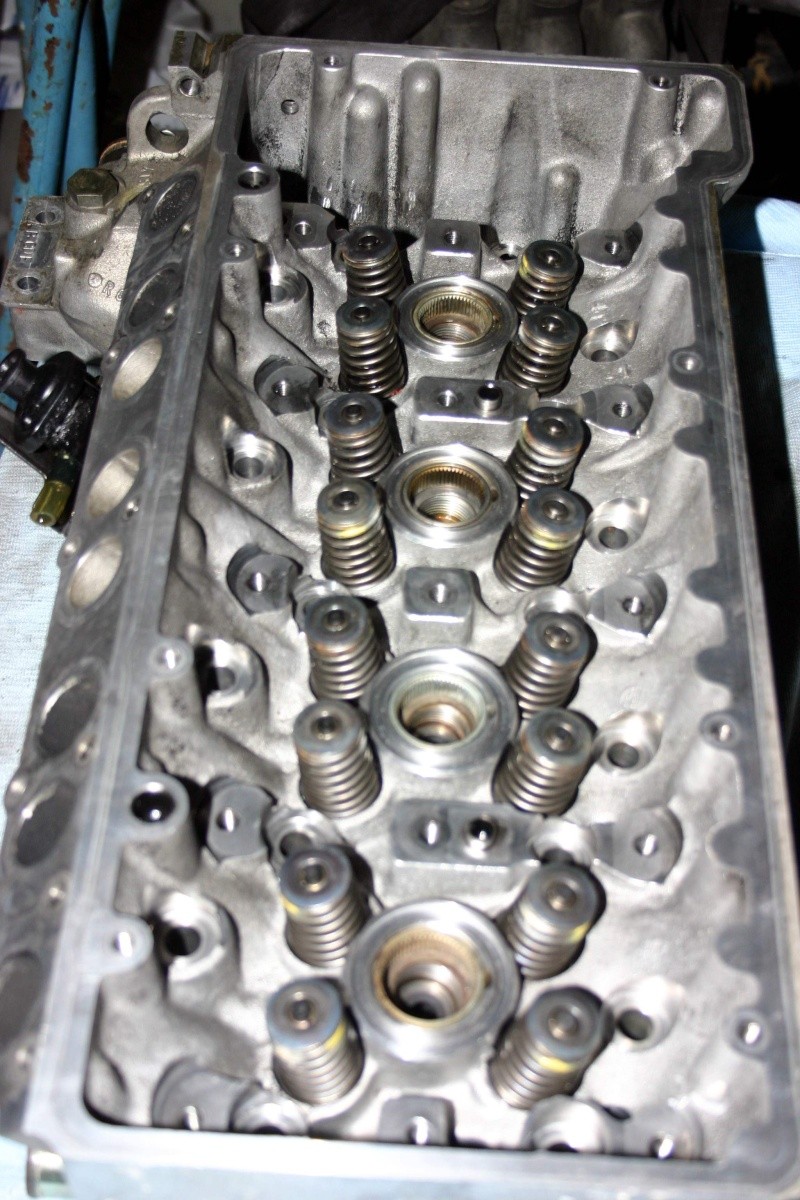

La culasse prête à être reposée :

[TUTO] Rodage soupapes + échange joints queues de soupapes Classe C 220 D W202 Img_4516

Bon courage

Biere
Revenir en haut Aller en bas
Asca




[TUTO] Rodage soupapes + échange joints queues de soupapes Classe C 220 D W202 Empty
MessageSujet: Re: [TUTO] Rodage soupapes + échange joints queues de soupapes Classe C 220 D W202   [TUTO] Rodage soupapes + échange joints queues de soupapes Classe C 220 D W202 EmptyMar 14 Déc 2010 - 20:10

Hey Super !
